  1. WS-OR303 二路输出光接收机
  2. WS-OR303 二路输出光接收机

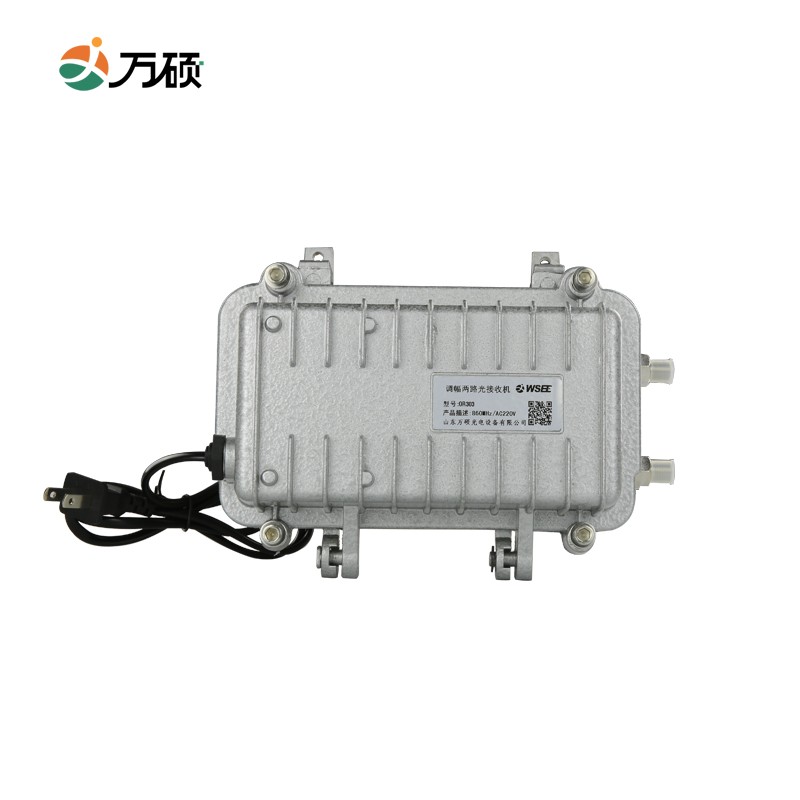

WS-OR303 二路输出光接收机

WS-OR303 光接收机是一款野外防雨两路输出型接收机,适用于 FTTB(光纤到楼)网络光纤用户接入端,实现模拟或者数字信号入户。可以与 ONU 或者 EOC 配合使用,实现三网融合。其具有AGC 功能,注重可靠与方便,光输入+2~-7dBm,输出信号基本不发生变化,为用户调试带来便捷。

  1. 详细信息
  2. 参数规格

性能特点

优质防水铸铝外壳,防水级别达到 IP65 标准。

设备可以钢绞线或墙壁悬挂。

美观大方的双屏蔽面板,保障良好的 EMC 指标。前置 GaAs 低噪放大电路,增大设备接收灵敏度。

AGC 控制范围+2~-7dBm,输出基本不变。

精准的光功率检测电路,准确的通过 LED 指示灯或数码管实时显示。

带导槽式输出口插件,可任意切换分支或分配输出。AC-60v 的产品带独立供电口。

内置方便快捷更换的纽扣式保险丝盒。

采用T 型+E 型防浪涌抗雷电路,有效防止电源损坏。


山东万硕光电设备有限公司WS-OR303 二路输出光接收机.pdf


技术指标


注 3:在规定的链路损耗下,550MHz 内配置 59 个PAL-D 模拟电视频道信号,550MHz-862MHz 每 2MHz 传送全波段数字调制信号。数字调制信号电平比模拟调制信号电平低10dB,光接收机输入光功率为-1dBm 时测试。测试结果会根据光接收机配置不同的放大模块有所区别, 详见所购 设备说明书。
