  1. WS-OR409 四路输出光接收机
  2. WS-OR409 四路输出光接收机

WS-OR409 四路输出光接收机

​WS-OR409 光接收机是一款野外防四路输出型接收机,适用于用户较集中的楼或小区或村庄,适用于多口高电平输出分配网络,适用于取电不方便,单机带多台用户的地区。可以与 ONU 或EOC 配合使用,实现三网融合。OR409 光接收机前级采用全砷化镓 MMIC 放大,后级为砷化镓模块放大器,可调衰减和均衡对施工极为方便,用户还可以根据实际需要,选择更具针对性的优质模块组合。优化的线路设计,使本机的达到了较高的性能指标,是构建 CATV 网络的理想机型。

  1. 详细信息
  2. 参数规格

性能特点

优质防水铸铝外壳,防水级别达到 IP65 标准。

美观大方的双屏蔽面板,保障良好的EMC指标。

前置 GaAs 低噪放大电路,增大设备接收灵敏度。

AGC 控制范围+2~-8dBm,输出基本不变,CTB、CSO基本不变。

十只发光管光功率指示,光功率显示更精确。

带导槽式输出口插件,可任意切换分支或分配输出。AC-60v 的产品带独立供电口。

内置方便快捷更换的纽扣式保险丝盒。

采用T 型+E 型防浪涌抗雷电路,有效防止电源损坏。

带外置检测口,可不开盖测试。

国际通用SNMP网关协议。


山东万硕光电设备有限公司WS-OR409 四路输出光接收机.pdf

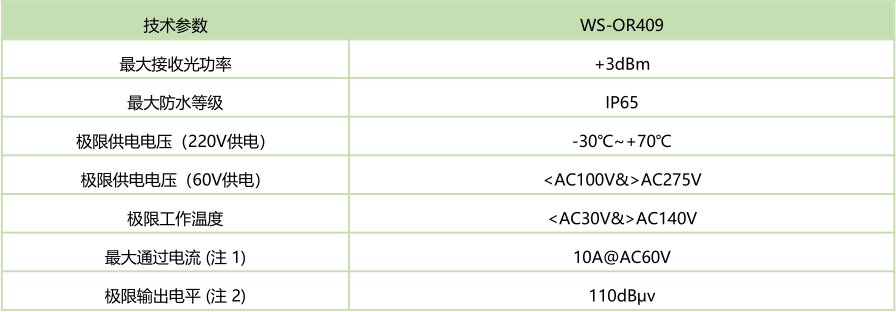

极限参数


注1:在60V供电设备中,可通过主板的电流

注2:根据使用模块的不同,此指标会有所不同,详见机器中所带的说明书

技术指标


注 3:在规定的链路损耗下,550MHz 内配置 59 个PAL-D 模拟电视频道信号,550MHz-862MHz 每 2MHz 传送全波段数字调制信号。数字调制信号电平比模拟调制信号电平低 10dB,光接收机输入光功率为-1dBm 时测试。测试结果会根据光接收机配置不同的放大模块有所区别, 详见所购设备说明书。
