    RSW-200M 系列射频开关模块

    射频切换开关主要用于有线电视 HFC 网络的分前端机房 , 用户可通过设定的切换条件 , 实现主 , 备两路射频信号的自动切换 , 能够为 CATV 射频前端快速自动地选择信号质量好的通道 , 有效地保 证CATV 信号的质量,以提高整个网络的安全性和可靠性。 RSW-200M 系列射频开关模块原理是主路和备路射频两路射频信号分别经分支器,再经射频检 波芯片采样到微处理器,实现两路输入射频信号的监控,微处理器比较两路信号并控制射频继电器工 作。当无射频信号输入或主路输入的射频信号低于预设的射频切换校准值时,设备切换到备路工作。

    1. 详细信息
    2. 参数规格

    性能特点

    模块化设计,方便插拔更换;

    插损小,高隔离度;

    通道状态显示;

    内置微处理器,设备的各项工作状态参数和故障信息可通过集中监控单元显示在中文彩色显示屏上,也可通过系统平台的 RJ45 网管接口,实现网管集中监控。


    山东万硕光电设备有限公司射频开关模块PDF中文.pdf

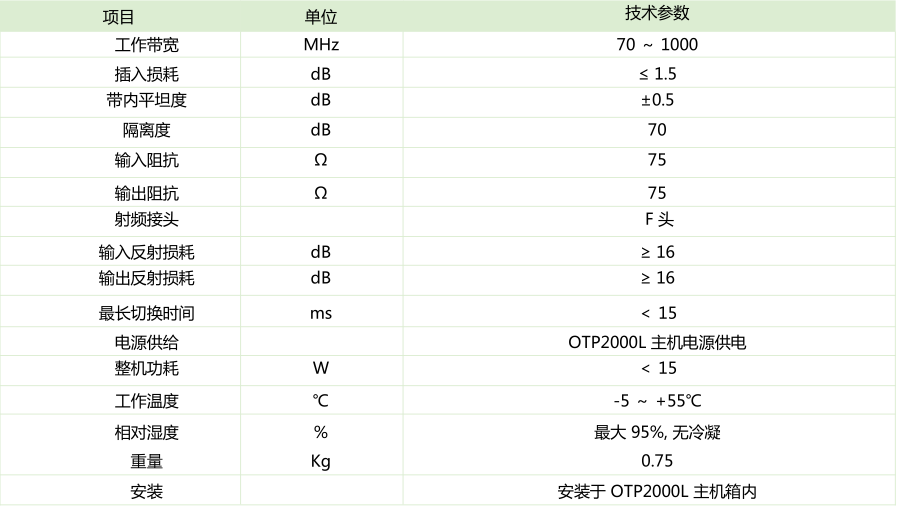

    技术指标
