    OFA-200M 系列掺铒光纤放大模块

    OFA-200M 系列掺铒光纤放大器将 1550nm 的光信号放大,用于光信号长距离传输或驱动光信号分配 网中的光节点。本机设有完善可靠的光功率输出稳定电路和激光器热电致冷器温度控制电路,保证了整机的 最佳性能和激光器长寿命稳定工作。 OFA-200M 系列掺铒光纤放大器由掺铒光纤、泵浦激光器、激光器控制电路、输入输出光功率检测器、 输入输出波分复用、微控单元等组成。输入端和输出端各有一个隔离器,目的是使光信号单向传输。泵浦激 光器波长为 980nm 和 1480nm,用于提供能量。波分复用的作用是把输入光信号和泵浦光耦合进掺铒光 纤中,通过掺铒光纤作用把泵浦光的能量转移到输入光信号中,实现输入光信号的能量放大。微控单元通过 A/D 采样和转换电路监控并详细显示整机工作状态。

    1. 详细信息

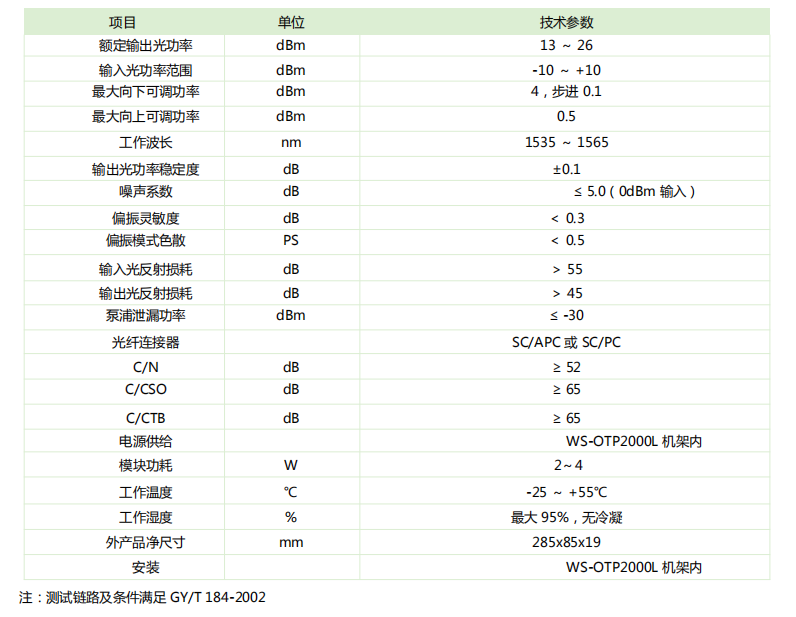

    2. 参数规格

    选用国际著名品牌的低噪声泵浦激光器,低失真,宽频 带,输出光功率高;  采用进口高性能掺铒光纤,能量转换效率高;    采用先进的 32 位处理器,配合完善的自动监控系 统电路,能实时精确监控光输出功率和泵浦激光器 的各种工作状态,确保了稳定的光输出功率,并有 效延长泵浦激光器的工作寿命;  设备的各项工作状态参数和故障信息可通过集中监 控单元以中文方式显示在 LCD 显示屏上,也可通过 系统平台的 RJ45 网管接口,实现网管集中监控;  前面板设有工作状态指示灯及激光器开关按钮;  低功耗设计,单模块功耗仅为 2W(无制冷情况下), 国内独有。


    山东万硕光电设备有限公司EDFA放大模块PDF中文.pdf
