  1. WS-SXG301 双向干线放大器(双模小壳)
  2. WS-SXG301 双向干线放大器(双模小壳)

WS-SXG301 双向干线放大器(双模小壳)

WS-SXG301 双向干线放大器的主要作用是补偿有线电视信号的电缆传输过程中造成的衰减, 以便使信号能够稳定、优质地、远距离的传输。还应有平衡带内曲线的作用。 SXG301干线放大器主要应用于各类双向 cable modem 有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店视听系统,以及部队、学校教育视听系统等。

  1. 详细信息
  2. 参数规格

性能特点

优质铸铝外壳,防水防尘,具有良好的屏蔽性能和散热性能。

采用双面孔化环氧板,表面装贴工艺(SMT),使放大器高频性能优异,工作稳定可靠。.

优质双工滤波器,用户可选频率分割点。

正向放大电路采用一级放大低噪声推挽放大模块,确保设备的噪声指标正 向通道、反向通道衰减量、均衡量可调,均设有两级均衡、

衰减调整电路,使信号电平平坦度好,有效解决电平“鼓包”现象, 并且能使电平带斜率输出,适用于有限电视远距离传输。

具有正、反向射频测试口(-20dB)。

两路电平输出,插件式分支/分配器,功能适合实际线路的需要, 节省开支;输出馈电现实功能,方便使用。

高可靠性线性电源或优质开关电源;220V/60V 供电。


山东万硕光电设备有限公司WS-SXG301 双向干线放大器(双模小壳).pdf

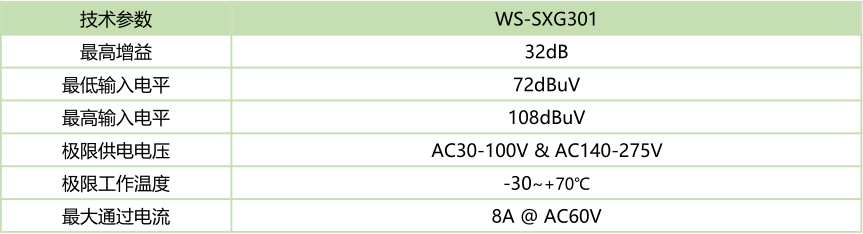

极限参数

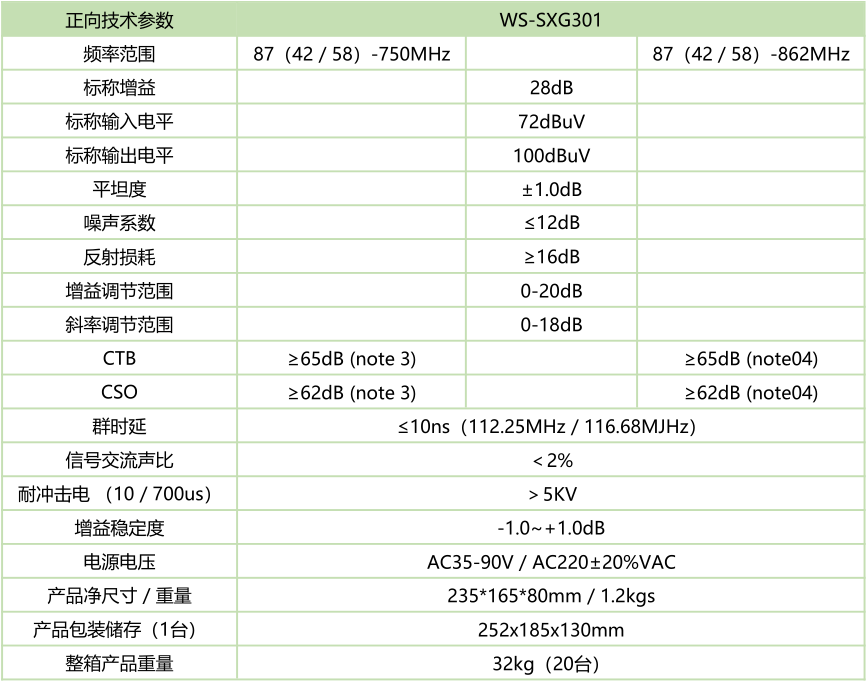

技术指标

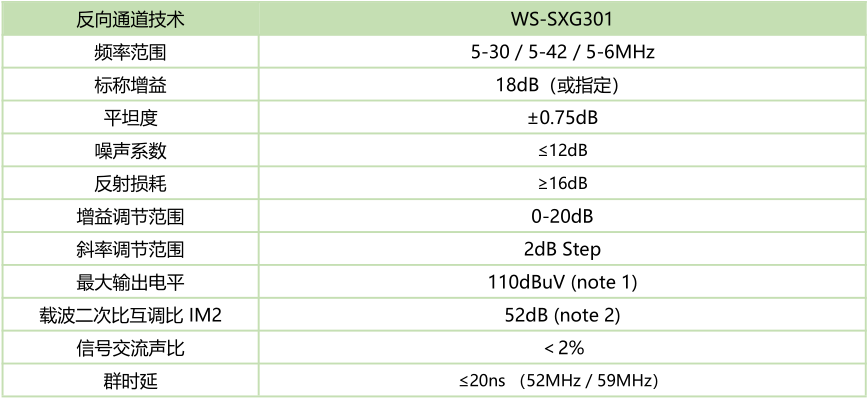

注1:f1=65MHz;f2-63MHz;f3=57MHz;注2:测量时输出电平为110dBuV,测量点f1=10MHz;f2-60MHz;f3=50MHz


注 3:79 路(112.25MHz~743.25MHz)PAL-D 模拟频道满负荷时测量;注 4:93 路(112.25MHz~855.25MHz)PAL-D 模拟频道满负荷时测量
